產品名稱：不銹鋼電動蝶閥公司D971H-16c-DN250[ 2022-08-17 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、不銹鋼電動蝶閥公司D971H-16c-DN250產品介紹

上海湖泉閥門集團有限公司供應電動蝶閥D971H-16C-DN250生產廠家，它是由電動執行器與對夾蝶閥組成,基本參數,電動對夾式蝶閥是依靠電動執行器的電源驅動來控制閥門的開關,電動對夾式蝶閥本身沒有法蘭,閥體厚度相對來說比較薄,是直接用一組螺栓穿過螺栓孔,將蝶閥夾在管道兩端法蘭之間,然后用螺栓連接起來，電動對夾蝶閥密封形式分為三偏心金屬密封、中線軟密封、雙偏心軟密封三種形式, 產品設計新穎、合理、結構簡單、體積小、重量輕。90度回轉啟閉迅速,操力矩小,操作方便,省力靈巧。高品質電動對夾蝶閥生產廠家,十余年電動對夾蝶閥生產配套經驗.電動對夾蝶閥為水務,環保,水處理等領域提供高效穩定的工程保證,歡迎點擊咨詢!

二、不銹鋼電動蝶閥公司D971H-16c-DN250產品電動執行器特點

1、控制類型：智能調節、比例型、開關型
2、防護等級：IP67
3、電源信號：DC24V、AC220V、AC380V
4、接收信號：A-20mA、0-10mA、1-5VDC
5、動作時間：9秒、13秒、15秒、30秒、50秒、100秒、150秒

三、不銹鋼電動蝶閥公司D971H-16c-DN250產品零件材料

零件名稱	材料
閥體	灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼、特殊材料
蝶板	球墨鑄鐵、鑄鋼、不銹鋼、合金鋼
閥軸	2Cr13、不銹鋼
密封圈	各種橡膠、聚四氟乙烯
填料	O型圈、柔性石墨

四、電動蝶閥其它相關參數

D971X-16Q電動對夾軟密封蝶閥該型號的含義以及表示，解釋為： D表示蝶閥、9表示電動、7表示對夾、1表示中線、X表示軟密封、16表示壓力、Q表示球墨鑄鐵（QT450）。
D971X-16Q（球墨鑄鐵軟密封材質密封性良好，比較適用于清水，無顆粒的污水，以及無腐蝕性的氣體但，并且壓力不高的工況管路上）。
D971X-16C電動對夾軟密封蝶閥該型號的含義以及表示，解釋為: D表示蝶閥、9表示電動、7表示對夾、1表示中線、X表示軟密封、16表示壓力、Q表示鑄鋼（WCB）。
D971X-16C（鑄鋼軟密封材質密封性良好，比較適用于清水，無顆粒的污水，以及無腐蝕性的氣體，并且壓力不高的工況管路上）。
D971X-16P電動對夾軟密封蝶閥該型號的含義以及表示，解釋為:
D表示蝶閥、9表示電動、7表示對夾、1表示中線、X表示軟密封、16表示壓力、Q表示不銹鋼（CF8、CF3）。
D971X-16P（不銹鋼軟密封材質密封性良好，比較適用于清水，無顆粒的污水，以及無腐蝕性的氣體，并且壓力不高的工況管路上）。

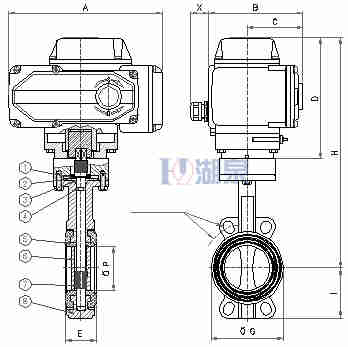

DN	L	H	H1	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	H1	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	60	164	572	270	280	280	8-18	295	8-22	295	8-22
250	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	154	413	1131	480	490	705	20-26	725	20-30	770	20-36
700	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	190	525	1533	640	660	920	24-30	950	24-33	950	24-39
900	203	585	1655	750	860	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42
1200	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48
