產品名稱：電動蝶閥廠家價格D941X-10Q DN400[ 2022-08-17 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動蝶閥廠家價格D941X-10Q DN400產品介紹

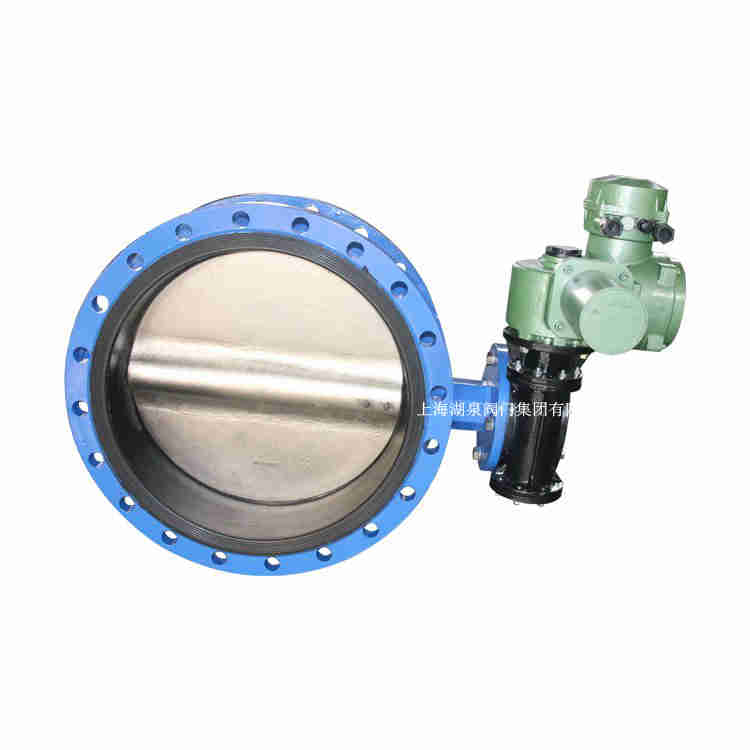

上海湖泉閥門集團有限公司電動蝶閥D941X-10Q DN400由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。該產品適用于輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調，為你介紹電動蝶閥標準,結構圖,規格型號,外形尺寸,工作原理及產品說明書。既可作切斷介質用,又可作調節介質的流量用，特別適用于雙向密封和閥體易銹蝕場合,選用不同材料的零件,配用不同材料的密封圈,可90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用于水廠、電廠、鋼廠等行業。
二、 電動蝶閥廠家價格D941X-10Q DN400產品表示
蝶閥表示中，D941X-10Q DN400是什么意思
D941X-10Q是電動蝶閥的一個型號，表示的是壓力10公斤、閥體材質球墨鑄鐵的電動法蘭中線軟密封蝶閥。具體型號中每個字符代表的含義為：
D——蝶閥；9——電動驅動；4——法蘭連接；1——中心垂直結構；X——密封面材質橡膠；10——壓力10公斤；Q——閥體材質球墨鑄鐵：DN400——口徑400
三、電動蝶閥廠家價格D941X-10Q DN400產品主要技術參數
公稱通徑 DN（mm） 50～800 公稱壓力 PN（MPa） 0.6 1 1.6 試驗壓力 強度試驗 0.9 1.5 2.4 密封試驗 0.66 1.1 1.76 氣密封試驗 0.6 0.6 0.6 適用介質 空氣、水、污水、蒸氣、煤氣、油品等。 驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 零件名稱 材料 閥體 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 蝶板 鑄鋼、不銹鋼及特殊材料 密封圈 橡膠、聚四氟 閥桿 2Cr13、不銹鋼 填料 O型圈、柔性石墨O
四、電動蝶閥廠家價格D941X-10Q DN400產品主要規格尺寸
公稱通徑(DN) L D1 D z-φd H H0 A 50 43 125 165 4-18 63 315 180 65 65 46 145 185 4-18 70 330 180 65 80 46 160 200 8-18 83 390 245 72 100 52 180 220 8-18 105 431 245 72 125 56 210 250 8-18 115 455 245 72 150 56 240 285 8-22 137 626 355 93 200 60 295 340 8-22 164 720 350 93 250 68 350 395 12-22 206 800 550 350 300 78 400 445 12-22 230 860 600 350 350 78 460 505 16-22 248 883 600 350 400 102 515 565 16-26 289 972 600 350 450 114 565 615 20-26 320 1043 750 380 500 127 620 670 20-26 343 1098 750 380 600 154 725 780 20-30 413 1236 750 380 700 165 840 895 24-30 478 1431 750 380 800 190 950 1015 24-33 525 1488 750 380
